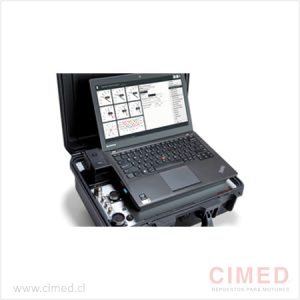

Dynamic-MotorAnalyzer


USD 0.00

Categoría:

Descripción

Descripción:

El Dynamic-MotorAnalyzer comprueba motores y generadores en funcionamiento. A partir de los valores de los parámetros eléctricos medidos, el analizador calcula otros parámetros eléctricos y mecánicos y facilita, entre otros, datos sobre el estado general y el rendimiento de la máquina, la carga, la potencia de entrada, etc.
Este aparato simplifica enormemente la comprobación de los motores sin exigir unos amplios conocimientos especializados al usuario. A ello
contribuyen las evaluaciones y mediciones preconfiguradas integradas.
El Dynamic-MotorAnalyzer es un complemento perfecto para los comprobadores de bobinados MotorAnalyzer 2 y MTC2 de SCHLEICH.
Mediciones con el motor en marcha, también con dinamómetro
Para funcionamiento conectado a la red y con convertidor de frecuencia
Para todos los ensayos realizados más habitualmente: tensión,
frecuencia, armónicos, distorsión armónica total, factor armónico
de tensión…
Intensidad, potencia de entrada, cos φ
Velocidad, par, rizado de par, rendimiento…
Exclusivo osciloscopio multifunción
FFT inteligente exclusivo para análisis de rotura de barra
Registrador de los datos de medición en tiempo real para su posterior análisis.
Registrador de datos para mediciones durante largos períodos de tiempo con disparo de eventos.
Medición de consumo energético y predicción de costes energéticos
Análisis de tendencias con fines de mantenimiento preventivo



  • Solicite su Cotización.



Información adicional

Características Técnicas:

Medidor de los parámetros de desempeño de un motor eléctrico.
Análisis del motor sin conocimiento específico.
Mide hasta 700 Volts RMS.
Pinzas de corriente de 5A/100A seleccionables en puntas.
Pinzas opcionales para 1000A y más.
Software basado en Windows®
Display gráfico de todas las variables en pantalla.
Moderna base de datos para almacenar las pruebas.
Operación remota a través de WLAN o LAN.
Interface en español, inglés, alemán, entre otras.
Opcional para analizar motores Paso a Paso de hasta 12 canales 100% autónomo.
Operación 100% bajo batería, opcional.
Maleta autosuficiente para transportar en integridad el equipo y accesorios.
Alimentación de 110-250V y 47 a 63 Hz.

Mediciones Obtenibles:

1. Consumo instantáneo de las Tres fases del motor eléctrico.
2. Voltajes instantáneos de las tes fases de alimentación.
3. Análisis principal
4. Conversión de los voltajes obtenidos (en caso de existir transformadores de medida
5. Frecuencia instantánea
6. Asimetría de voltajes bajo la norma NEMA
7. Asimetría de Corrientes bajo la norma NEMA
8. Porcentaje de distorsión armónica en Voltaje
9. Análisis de distorsión en voltaje y corriente.
10. Cálculo de armónicos totales THD
11. Espectros de voltaje
12. Espectros de Corrientes
13. Valores peak de arranque en corriente y voltaje.
14. Grabación de los valores más importantes durante un arranque completo
15. Valores peak Bajo condiciones normales de operación.
16. Potencia aparente, Potencia Reactiva y potencia Activa
17. Factor de Potencia
18. Nivel de capacidad
19. Determinación de la velocidad de rotación a través de los parámetros eléctricos
20. Cálculo del torque y sus variaciones instantáneas.
