Descripción

La nueva punta de lanza .

El MTC2  R7 redefine las pruebas de voltaje transitorio .

Las últimas tecnologías de hardware se utilizan junto con el software .NetCore de última generación. Esto aumenta significativamente la precisión de los métodos de prueba individuales y la velocidad de medición.

El MTC2  R7 es el dispositivo de gama alta para probar devanados, bobinas y armaduras.

PATENTE DE SCHLEICH:

La prueba de sobretensiones es posible con una frecuencia de impulsos de hasta 50 Hz. El tiempo de prueba de las tensiones de inicio de descarga parcial se puede reducir hasta en un 75% .

PATENTE DE SCHLEICH:

El método «Peak to Peak» de SCHLEICH para la detección de fallas entre espiras dependientes de la tensión ha sido completamente revisado y permite una detección de fallas altamente sensible incluso para bobinas con un número muy alto de espiras que están conectadas en serie o en paralelo.

Los métodos de prueba

• prueba de resistencia
• prueba de inductancia
• control de capacidad
• prueba de resistencia de aislamiento
• Prueba de resistencia de aislamiento PI/DAR
• Prueba de alto voltaje CC
• prueba de voltaje de paso
• CA de prueba de alto voltaje
• prueba de sobretensión
• Ensayo de descargas parciales con picos de tensión (conforme a la norma)
• prueba de campo giratorio

Diseñado y fabricado en Alemania.

Como variante móvil con asa de transporte o como variante fija en un rack industrial de 19″. El MTC2  R7 se adapta a tus necesidades.

Dispositivo estándar para uso móvil y de laboratorio	Variante de bastidor de 19″

Diversas opciones de conexión

No importa cuán bueno sea un dispositivo de prueba, debe encajar en una infraestructura existente y expandir y refinar las opciones existentes. Es por eso que el panel de conexión del dispositivo estándar MTC2  R7  se incrustó sutilmente en el costado para que sea fácilmente accesible. Independientemente de si utiliza el dispositivo sobre una mesa o de pie en el suelo, todas las conexiones son fácilmente accesibles en todo momento.

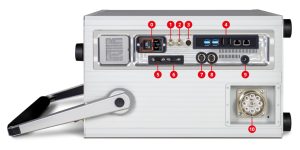

El dispositivo predeterminado:

*El dispositivo estándar tiene amortiguadores SHOCK integrados que ayudan a proteger la tecnología de medición contra golpes.

	0	Encendido/apagado | fuente de alimentación
	1	Entrada de antena para pruebas de descarga parcial
	2	refuerzo de anclaje | Accesorios (entrada de señal)
	3	Circuito de seguridad de 2 canales (PLe)
	4	Computadoras | 4 x USB 3.0 | 2x DisplayPort | 2 redes de área local
	5	Sensor de temperatura ambiente/objeto | PT100, PT1000 y/o pirómetro de radiación
	6	Conexión sonda de campo rotatorio | división Accesorios
	7	luz de alerta
	8	resultado semaforo
	9	interruptor de pie
	10	4 conexiones de prueba en tecnología de cuatro hilos + 1 conexión al cuerpo | 9 pines

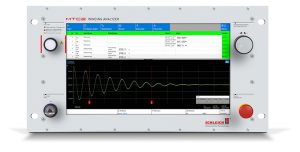

Rack y variante de 19″:

Todas las conexiones ahora están disponibles en la parte posterior. Esto hace que sea muy fácil integrar el MTC2  R7 en un rack de 19″. Para un control remoto óptimo, el dispositivo en esta variante tiene una interfaz SPS I/O adicional, que siempre se instala de serie. Además, se pueden ampliar RSS232, Ethernet o varios buses de campo (Profinet, EtherCat o ProfiBus).

Interfaz de E/S de PLC
salidas	OK, no ok, test running, ready0status y 8 * salidas libremente configurables
entradas	Inicio, 4 * entradas libremente configurables

5 cables de prueba

5 cables de prueba le brindan la oportunidad de contactar todas las conexiones de bobinado relevantes a la vez. Las conexiones trifásicas y el punto neutro (si está disponible y accesible) se conectan con 4 cables de prueba. Con la cuarta conexión de prueba en el punto de estrella, logra un aumento único en la precisión de la prueba. La quinta conexión de prueba está conectada a la carcasa del estator/motor. Se requiere para la prueba de aislamiento entre el devanado y el núcleo laminado.

Cambio automático de método de prueba

Después de conectar el objeto de prueba, el MTC2  R7 prueba automáticamente los 5 terminales. Gracias al interruptor de método de prueba integrado, ya no tendrá que volver a conectar las conexiones manualmente. Esto ahorra tiempo y evita errores.

¿Necesita normalmente más de 4 conexiones de medición, p. B. para contactar sensores adicionales u objetos de prueba no conectados? Entonces es posible una extensión del MTC2  R7 a un total de 8 conexiones de medición + cuerpo.

La prueba de voltaje de impulso

La sobretensión con inclinación de flanco conforme a la norma no deja ningún error sin detectar. Las modernas evaluaciones automáticas le facilitan el posterior análisis de errores.

El MTC2  R7 permite la prueba de voltaje de impulso con una frecuencia de pulso de hasta 50 Hz. Esto permite una reducción significativa en el tiempo de prueba, lo que es particularmente notable en combinación con la medición de voltaje de inicio de descarga parcial (RPDIV). (extensión opcional)

Obtenga más información sobre las pruebas de sobrevoltaje

Prueba de descargas parciales en picos de tensión

También se puede integrar la prueba estandarizada de DP. Esto le brinda información sobre las debilidades críticas del aislamiento y la idoneidad para el funcionamiento con convertidores de frecuencia. SCHLEICH sigue dos estrategias para obtener buenos resultados de medición tanto en el estator como en el motor completamente ensamblado:

• Los motores se miden con un acoplador en la línea de prueba.
• Los estatores se miden usando una antena.

La medición del voltaje de inicio de descarga parcial solía ser una prueba que consumía mucho tiempo. Esto puede, p. 8,5 minutos para un elemento de prueba trifásico (dependiendo de la configuración de los pasos de prueba). Con la nueva prueba patentada de picos de tensión del MTC2  R7 , este tiempo se puede reducir en aproximadamente un 75 % (con la misma parametrización de los pasos de prueba). (extensión opcional)

Obtenga más información sobre la prueba de descarga parcial

prueba de resistencia

Para obtener resultados de medición de alta precisión para la comparación de resistencia entre las 3 fases, la prueba de resistencia se lleva a cabo utilizando tecnología de cuatro hilos. Esto compensa automáticamente las resistencias en los cables de prueba. Además, el MTC2 R7 registra  la temperatura ambiente para compensar la influencia de la temperatura. La prueba de resistencia, incluida la compensación de temperatura, siempre se incluye en el MTC2  R7 .

Al utilizar las tenazas Kelvin de SCHLEICH, también se compensa la resistencia de contacto en los puntos terminales del devanado. Esta es la única forma de medir la resistencia por debajo de 10 Ω con alta precisión.

Obtenga más información sobre las pruebas de resistencia

CA de prueba de alto voltaje

Además, también puede utilizar la prueba de alto voltaje de CA. Esto también se cambia al objeto de prueba a través del cambio automático de método de prueba. (extensión opcional)

Obtenga más información sobre las pruebas de alto voltaje de CA

Comprobación del sentido de giro

Para comprobar el campo giratorio de un estator, el MTC2  R7 simula un suministro de campo giratorio en las tres conexiones de devanado de un estator conectado en estrella o triángulo. Una sonda especial, que se coloca en el estator, registra la dirección de rotación, que  luego es evaluada por el MTC2 R7 . (extensión opcional)

Obtenga más información sobre la prueba de dirección de rotación.

prueba de anclaje

La prueba de anclaje está respaldada de manera óptima por un asistente de software. Él lo guía a través del examen para que no se olvide ninguna lámina. La prueba manual se lleva a cabo utilizando sondas de prueba o un adaptador de anclaje. La prueba automática utiliza un adaptador de contacto completamente automático. El inducido o el adaptador de contacto giran para contactar con las láminas de forma precisa y fiable. Para ello, se integra un ajuste de posición automático. Pregúntenos: le entregaremos la solución completa que se adapte a sus anclajes. (extensión opcional)

aprender más sobre la prueba de anclaje

software

El nuevo software ha sido completamente revisado y se basa en tecnología .Net avanzada. El MTC2   R7 se presenta con representaciones modernas y claras, que permiten una operación intuitiva. Una gran cantidad de configuraciones se pueden mostrar más grandes para garantizar la operación a través del tacto para uso móvil o en el taller. Junto con un gran teclado táctil, el software también se puede utilizar cómodamente sin ratón ni teclado.

Tecnología

Las ventajas de la tecnología de medición de un vistazo.

auto prueba

• estator automático, control del motor
• análisis de errores completamente automático

pico de tensión

• 6, 12, 15, 25, 30, 40 y 50kV
• Tiempo de subida 100 – 500 ns según IEEE Std 522-2004 (dependiendo del objeto de prueba)
• frecuencia de pulso opcional hasta 50 Hz posible (dependiendo del voltaje de prueba)
• prueba de sobretensión automática y manual
• 1, 2 y 3 fases
• evaluación automática
• 4 métodos de evaluación diferentes, incluida la correlación (patente SCHLEICH)
• refuerzo de anclaje opcional para probar anclajes de CC

CC de alto voltaje

• 6, 12, 15, 25, 30, 40 y 50kV
• ajustable manualmente
• programable automáticamente
• medición de tensión de paso

Resistencia de aislamiento CC

• 6, 12, 15, 25, 30, 40 y 50kV
• según VDE 0701
• 1MΩ – 100GΩ
• rango de medición especial opcional hasta 1 teraohm
• Compensación de temperatura de la resistencia de aislamiento hasta 40 °C

PI (índice de polarización) y DAR (relación de absorción dieléctrica)

• 6, 12, 15, 25, 30, 40 y 50kV
• medición automática

Sobretensión de descarga parcial (opcional)

• 6, 12, 15 y 25kV
• según DIN EN 60034-18:2014
• medida de
  • PDIV – voltaje de inicio de descarga parcial
  • RPDIV – Tensión de inicio de descarga parcial repetitiva
  • RPDEV – Tensión de extinción de descargas parciales repetitivas
  • PDEV – voltaje de extinción de descarga parcial
• Medición a través de antena – ideal para estatores
• Medición mediante acoplador en la línea de prueba: ideal para motores

Resistencia

• 1, 2 y 3 fases
• 1mΩ – 1MΩ
• Determinar el desequilibrio de resistencia entre las 3 fases
• Medición de precisión de cuatro hilos
• Compensación de la temperatura ambiente de las resistencias de Cu o Al dependientes de la temperatura en base a 20 °C o 25 °C

CA de alto voltaje (opcional)

• hasta 6kV, 100mA
• 1, 2 y 3 fases

conexiones

• 4 + 1 | 4 terminales de devanado más 1 carcasa de estator/motor
• 8 + 1 | 8 terminales de devanado más 1 carcasa de estator/motor (opcional)

automatización

• E/S digitales (entradas/salidas 24 V al PLC)
• Interfaces de comunicación (opcional)
  • RS232 a través del protocolo de comunicación SCHLEICH
  • LAN a través del protocolo de comunicación SCHLEICH
  • LAN a través de TCP/IP
  • EtherCat
  • ProfiNet
  • solución especial individual…

Base de datos

• MongoDB/PostgreSQL
• MS SQL (opcional)

planes de prueba

• almacenamiento local
• almacenamiento en la red
• Plan de prueba/parámetros de prueba especificados por una PC u otro controlador
• y más …

resultados de la prueba

• almacenamiento local
• almacenamiento en la red
• Transmisión a una PC u otro controlador
• Transmisión a un MES
• Transferir a un CAQ
• Transferir a SAP ^®
• y más …

protección de acceso

• Interruptor de encendido con llave
• protección de contraseña
• gestión integrada de usuarios

fuente de alimentación

• Se puede utilizar en todo el mundo: rango de voltaje 100 – 250 V, 47 – 63 Hz

aplicaciones

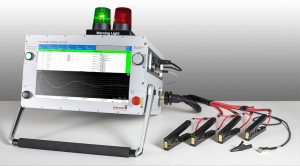

Estación de prueba MTC2  R7 con luces de advertencia

Debido a las numerosas opciones de conexión del MTC2  R7 , la estación de prueba se puede configurar individualmente. Tanto si se utiliza una luz de advertencia y resultado como si se va a integrar un circuito de seguridad (p. ej., de una valla protectora o una campana de prueba), el MTC2  R7 lo hace posible sin ningún problema.

reparación de motores

El MTC2  R7 está listo para su uso en mediciones inmediatas. Después de ingresar algunos parámetros del motor, se puede iniciar la prueba. Se puede realizar una prueba automática basada en los parámetros del motor ingresados, o se puede iniciar una secuencia de prueba especialmente definida.

Casi todos los datos del motor, incluida una imagen, se pueden almacenar. Esto simplifica la búsqueda de motores y los resultados de medición asociados. Los datos del motor también se imprimen directamente en el protocolo estándar de SCHLEICH junto con los resultados de medición.

---

Reparación de motores | Comprobación manual del rotor

El rotor se comprueba mediante el método de láminas utilizando sondas de prueba especiales y un refuerzo de anclaje. La prueba generalmente se lleva a cabo entre dos láminas adyacentes. También es posible una medición de cuarto o semicírculo. El software asistente de anclaje integrado guía al operador de manera confiable a través de la prueba.

 Véase también:  Anchor Booster en SCHLEICHPedia

---



---

producción de motores

El MTC2  R7 se puede integrar fácilmente en una línea de producción. Las dimensiones de la carcasa se basan en una carcasa de 19″, lo que permite que el dispositivo de prueba se integre sin problemas. Las interfaces adicionales permiten un control remoto completo del dispositivo utilizando una computadora de control.

Casi cualquier número de secuencias de prueba se puede almacenar en el MTC2  R7 para diferentes tipos de objetos de prueba. Estos pueden llamarse e iniciarse a través de una interfaz.

Todos los resultados de las pruebas se pueden consultar a través de una interfaz y, por lo tanto, se pueden almacenar en una base de datos central a través de la computadora de control. Además, es posible guardar los resultados localmente en el dispositivo de prueba o directamente en la red.

---

Más impresiones

	MTC2 camino al sitio Tecnología de prueba robusta y sólida Uso en un sitio de construcción grande en América del Sur
	Comprobar un devanado defectuoso examen antes examen despues Impresión del informe de prueba con datos de entrada y salida
	Investigación de rotores de CC Prueba según el método de laminillas El asistente de anclaje lo guía a través del examen
	Examen sin limites El MTC2  R7 es adecuado para una amplia variedad de aplicaciones
